推進工法とは、地表を連続して掘削することなく、地中に設置した発進立坑から到達立坑に向けて掘進機（先導体）と推進管を油圧ジャッキ等で圧入し、管路を布設する非開削工法です。道路の掘削を最小限に抑えられるため、都市部の幹線道路下や鉄道・河川の横断部、地下埋設物が密集するエリアにおける下水道管・水道管・ガス管・通信ケーブルの敷設工事で広く採用されています。

地上交通の遮断や騒音・振動、掘削土の発生量を抑えながら、安全かつ効率的に地中空間を活用できる点が最大の特徴です。

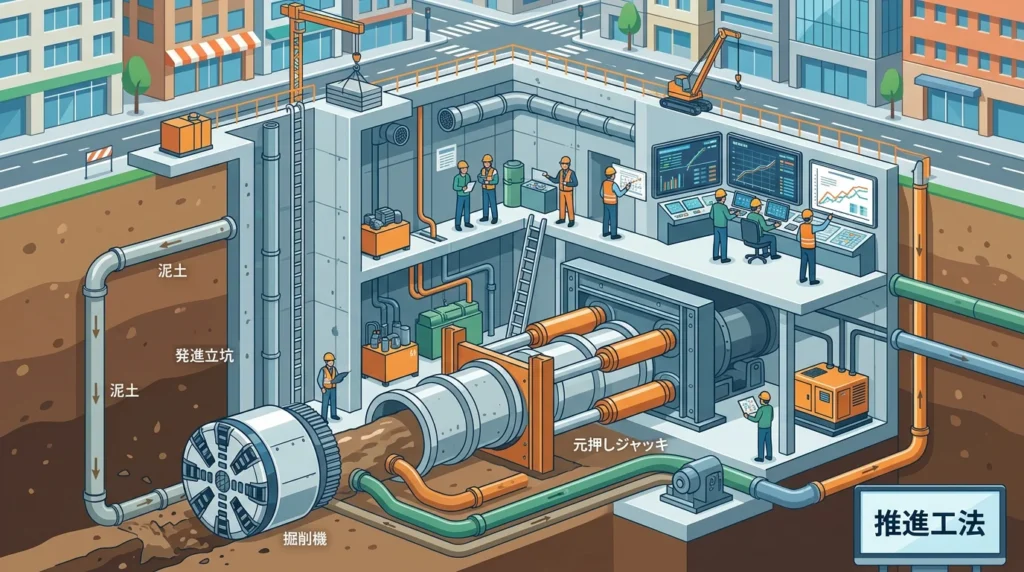

発進立坑から到達立坑へ管を直接圧入する基本メカニズム

推進工法の仕組みは、推進力を地盤に反力として伝える「発進立坑」と、管路の終点となる「到達立坑」の2箇所を起点に構成されます。

施工の基本手順は次の通りです。

• 推進設備の設置
  • 発進立坑の背面に推進反力を受け止める「支圧壁」を構築し、坑内に推進台と高出力の「元押ジャッキ」を据え付けます。
• 掘進機（先導体）の発進
  • 元押ジャッキの先端に掘進機をセットし、坑口から地中へ押し込みます。掘進機先端のカッタヘッドで切羽（掘削面）を安定させながら地盤を切削します。
• 推進管の順次圧入と排土
  • 掘進機後方に推進管（鉄筋コンクリート管、ダクタイル鋳鉄管、レジンコンクリート管、鋼管など）を継ぎ足し、元押ジャッキで地中へ直接押し込みます。掘削土は工法に応じて流体搬送やスクリューコンベアにより立坑外へ排出します。
• 到達立坑への貫入・掘進機回収
  • 掘進機が到達立坑へ到達した段階で機体を回収し、坑口の隙間を止水処理・裏込め注入して管路を完成させます。

長距離施工や曲線推進を行う現場では、推進管にかかる推進力を分散させるために管路の途中に「中押ジャッキ（中押設備）」を配置するほか、管外周と地盤の摩擦抵抗を低減する「滑材注入設備」を併用します。これにより、推進工法は小口径（呼び径200mm〜700mm）から中大口径（呼び径800mm〜3,000mm程度）に至るまで、幅広い管径と施工延長に対応可能です。

地盤を掘削しながら管を押し込む排土・切羽保持方式には、泥水圧で切羽を安定させる泥水式推進工法、塑性流動化させた土圧で切羽を保持する土圧式推進工法や泥濃式推進工法、スクリューで排土するオーガ式推進工法など複数の種類があり、土質や地下水位に応じて適切な機構が選択されます。

開削工法・シールド工法との比較（コスト・工期・適用管径・深度）

管路敷設工事を計画する際、比較対象となる「開削工法（オープンカット工法）」および「シールド工法」との違いを下表に整理します。

比較項目	開削工法	推進工法	シールド工法
基本原理	地表から管路ルート全体を掘削して管を敷設し埋め戻す	発進・到達立坑間をジャッキ力で管を直接圧入する	掘進機内でセグメント（覆工材）を組み立てながら進む
適用深度	浅層（主に3m〜5m未満）	中〜大深度（4m〜15m程度が中心）	大深度（10m以上〜大断面トンネル）
適用管径	全サイズに対応可能	小口径（φ200mm）〜大口径（φ3,000mm）	主に大中口径（φ2,000mm以上が一般的）
道路交通・環境影響	工事占有面積が広く、交通規制・騒音影響が大きい	立坑部のみの占有で、道路規制・騒音を大幅低減	立坑部のみの占有で、地上環境への影響は最小限
コスト・工期の分岐点	浅層・短距離では最も経済的で工期も短い	埋設深さ5m超や市街地では総合コスト・工期で優位	長距離（数km単位）や超大断面工事で経済性を発揮

なぜ大深度や市街地では推進工法が選ばれるのか

開削工法との比較において、最大の選定基準となるのが「埋設深さ」と「地上周辺環境」です。

埋設深さが5mを超える工事では、開削工法を採用すると土留壁（鋼矢板や親杭横矢板など）の大規模化や、掘削土・埋戻し用砂の搬出入量が幾何級数的に増大し、仮設工費と工期が膨らみます。一方、推進工法は立坑部以外の地表を掘削しないため、大深度であっても土工量を大幅に圧縮可能です。交通量の多い幹線道路や地下埋設物が輻輳する都市部でも、占用面積を最小限に抑えて交通渋滞や周辺環境への影響を回避できます。

また、シールド工法は機内で作業員やエレクターによってセグメントを組み立てる構造上、基本的には大口径（概ねφ2,000mm以上）かつ長距離のトンネル工事に適しています。対して推進工法は管材そのものを坑外から圧入するため、φ200mm〜φ700mmの小口径管から中口径管までコンパクトな設備で施工できる強みがあります。

推進工法の種類と特徴｜管径・掘削方式別のメカニズム解説

推進工法は、作業員が管内に入れるかどうかの境界である管径（呼び径700mm以下の「小口径」／呼び径800mm以上の「中大口径」）と、掘削先端の「切羽安定機構」および「排土機構」の組み合わせによって分類されます。

切羽が地中深くにある推進工法では、地下水圧や土圧に対抗して地盤崩壊や地表面沈下を防ぐ切羽安定の仕組みが工法選定の中核を担います。

---

中大口径推進工法（泥水式・土圧式・泥濃式・刃口式）の排土機構と特徴

呼び径800mm〜3,000mm程度を対象とする中大口径推進工法は、切羽の密閉構造と排土方式により「密閉型」と「開放型」に大別されます。地下水位が高い都市部や崩壊しやすい地盤では、密閉型の泥水式・土圧式・泥濃式が広く採用されています。

工法名	切羽安定機構	排土機構	主な適用土質・現場条件	メリット・デメリット
泥水式推進工法	泥水圧（加圧泥水）	送泥・排泥管による流体輸送	粘性土、砂質土、砂礫層、高水圧地盤	【長所】切羽の安定性が極めて高く被圧水下でも沈下を抑制 【短所】地上に泥水処理プラントヤードが必要
土圧式推進工法	掘削土圧（作泥材注入）	スクリューコンベア＋搬出トロッコ	シルト、粘性土、砂質土（地下水圧中程度）	【長所】泥水プラント不要で立坑周辺の地上占用面積が極小 【短所】高透水性の砂礫層や高水圧下での圧力保持が困難
泥濃式推進工法	高濃度泥漿圧（泥濃材）	排泥管流体輸送（または吸引）	砂礫・玉石層、高水圧・大深度、長距離	【長所】プラントを小型化でき大粒径の玉石層や長距離に対応 【短所】特殊泥濃材の材料コストと高度な注入管理が必要
刃口推進工法	地山の自立・刃口覆工	人力・機械掘削＋トロッコ搬出	自立性のある粘性土、地下水なし、短距離	【長所】掘進機設備が極めてシンプルで初期費用が安価 【短所】出水・崩壊リスクのある地盤や都市部では適用不可

---

小口径・超小口径推進工法（オーガ式・圧入式・小型泥水式等）の仕様

呼び径700mm以下（主にφ200mm〜φ700mm）の下水道枝管や給排水管、ガス管の布設には、小口径推進工法が用いられます。作業員が管内に入れないため、地上からの遠隔操作と高精度な方向制御機構が組み込まれています。

工法分類	掘削・排土の仕組み	主な推進管種	特徴と適用範囲
オーガ式推進工法	スクリューオーガ回転による機械排土	鉄筋コンクリート管、陶管、塩化ビニル管等	φ200〜φ700mm。地下水が少なく自立性のある粘性土や砂質土に適し、下水道枝管工事で実績多数。
圧入式推進工法	無排土（地盤を側方に圧密・押拡）	鋼管、ポリエチレン管、塩化ビニル管等	φ200mm以下。宅地取付管等の浅層・極短距離用。土砂を地上排出しないが軟弱粘性土に限定。
小型泥水式推進工法	カッタ掘削＋泥水流体輸送	ヒューム管、レジン管、ダクタイル鋳鉄管等	φ250〜φ700mm。高地下水・砂礫層など過酷な地盤に対応し、100m超の長距離や高精度勾配管理が可能。
泥土圧式小口径推進工法	カッタ掘削＋スクリュー/吸引排土	レジンコンクリート管、塩化ビニル管等	φ350〜φ700mm。地上プラントを抑えつつ市街地の砂質土・粘性土で安定推進。

推進力伝達の構造区分としては、元押ジャッキの推力を管自体で受ける「高耐荷力方式」と、先導体のみを推進させた後に本管を引き込む「低耐荷力方式」「鋼製さや管方式」があり、推進延長と土圧に応じて使い分けられます。

---

急曲線・長距離推進を実現する特殊推進技術（泥濃式中押し・カーブ推進）

地下埋設物の過密化や道路線形への追従、立坑設置数の削減要請に応えるため、急曲線施工や1スパン数百メートルにおよぶ長距離推進が実務で広く行われています。

【長距離・急曲線推進の全体構成イメージ】

発進立坑                              地中推進区間                            到達立坑
┌─────┐                  ┌──────┬──────┬──────┐                  ┌─────┐
│元押ジャッキ│═══推進管═══▶│中押ジャッキ│═══推進管═══▶│中折れ掘進機│═══推進管═══▶│     │
│ (一次推進) │                  │ (推進力分散)│                  │(方向制御・R施工)│              │     │
└─────┘                  └──────┴──────┴──────┘                  └─────┘
   │                                   │                                 │
   ▼                                   ▼                                 ▼
【反力壁で受圧】              【テールボイドへ滑材注入】         【ジャイロ・レーザー計測】
                              （地盤沈下防止＋摩擦力低減）       （リアルタイム線形補正）

• 中押設備（中押し推進工法）による推進力分散
  • 推進延長が長くなると周面摩擦力が増大し、推進管の許容耐荷力を超過します。管列の途中に「中押ジャッキ（中押管）」を50m〜100m間隔で配置し、ブロックごとに順次押し出す「シャクトリムシ動作」を行うことで、管本体にかかる荷重を分散させます。単一スパンで300m〜1,000mを超える長距離施工を可能にする基幹技術です。
• 滑材注入システムによる周面摩擦抵抗の低減
  • 掘進機外径と推進管外径のクリアランス（テールボイド）に、ベントナイト系や高分子ポリマー系の高粘性滑材を連続注入します。滑材が地山を支えて地表面沈下を防ぎつつ、管と土砂の直接接触を遮断して摩擦力を低減します。
• 中折れ掘進機と高精度誘導によるカーブ推進技術
  • 掘進機胴体を2〜3胴に分割し、胴間を油圧ジャッキで屈曲させる「中折れ機構」を採用します。管路継手部には曲線偏圧を均等分散させる特殊可とう継手を配置します。
  • 見通しの利かない曲線部では、電磁波・ジャイロコンパス（慣性航法システム）を用いた3次元位置計測を行い、設計線形からのズレをミリ単位でリアルタイム補正します。

失敗しない推進工法の選定基準｜土質・管径・現場条件のマトリクス

推進工事における工法選定の誤りは、施工中の推進力急増による管破損、切羽崩壊に伴う道路陥没、想定外の出水による工事中断に直結します。日本推進技術協会の基準および土木工事標準歩掛に準拠した論理的な選定基準を解説します。

土質条件（粘性土・砂礫・玉石・岩盤）と地下水位に基づく適合工法

推進工法の一次選定は、対象地層の土質（粒径分布・N値）と地下水位（被圧水の有無）によって決定されます。

土質・地盤条件	地下水位の状況	適合する主な工法	選定時の技術的判断基準
自立性のある粘性土・砂質土（N値3〜15程度）	地下水位以下ではない（無水・低水位）	オーガ式推進工法、圧入式工法	無水状態で自立する地盤では、スクリューで機械排土するオーガ方式が設備・工程面で最も合理的。
軟弱粘性土・緩い砂質土・シルト層	高地下水・被圧水あり	泥水式推進工法、泥濃式推進工法	切羽に泥水圧・泥濃材圧を常時負荷して水圧・土圧に対抗し、切羽崩壊を防止しながら流体輸送。
砂礫層・玉石混じり砂礫層	地下水位あり・なし両対応	泥水式推進工法（クラッシャー付）、泥濃式推進工法	礫や玉石をカッタヘッド背面のクラッシャー（破砕機構）で管径以下に破砕し、泥水とともに搬出。
中硬岩・硬岩・岩盤層	湧水・高水圧環境にも対応可能	泥水式推進工法（岩盤仕様）、泥土圧式推進工法	ローラーカッタや特殊ビットを装備した掘進機を採用し、岩盤を切削破砕して掘進。

【土質・地下水位に基づく一次選定フロー】
　地盤条件の確認（ボーリング柱状図・透水係数・粒度試験）
　　├─ 地下水なし・自立地盤 ───→ オーガ式推進工法 / 圧入方式
　　└─ 地下水あり・崩壊性地盤 / 砂礫・玉石・岩盤
　　　　　├─ 粘性土・砂質土 ────→ 土圧式推進工法 / 泥濃式推進工法
　　　　　└─ 高水圧・砂礫・岩盤 ──→ 泥水式推進工法 / 泥濃式推進工法（破砕型）

• 透水係数が高い砂層（$k = 10^{-2} \sim 10^{-3} \text{ cm/s}$ 程度）での留意点
  • 無加圧工法を用いると切羽からの噴発（ボイリング・クイックサンド）を引き起こします。切羽水圧以上の泥水圧を常時管理できる泥水式推進工法、または作泥材を注入して止水性を高めた土圧式推進工法を選定し、坑口部には地盤改良（薬液注入工等）を配置します。

---

立坑サイズ・推進延長・周辺環境制約から絞り込む選定フロー

土質条件による絞り込み後は、計画管径、推進延長・線形、立坑用地、周辺環境の制約を組み合わせた二次選定を行います。

【現場制約に基づく二次選定フロー】
1. 計画管径の確認
　　├─ 小口径（呼び径200〜700mm） ─→ 推進工法 小口径（高耐荷力 / 低耐荷力 / 鋼製さや管）
　　└─ 中大口径（呼び径800〜3000mm）→ 泥水式 / 土圧式 / 泥濃式推進工法
2. 推進延長・線形の確認
　　├─ 推進延長50m未満・直線 ───→ オーガ方式 / 圧入方式 / 低耐荷力方式
　　└─ 推進延長100m以上・長距離 / 曲線 ─→ 泥水式 / 泥濃式 / 高耐荷力方式（中押設備・滑材併用）
3. 立坑用地・地上環境の制約
　　├─ 道路占有幅員が狭小 ─────→ 小型立坑対応工法（分割型掘進機・短尺管）
　　└─ 深層埋設・交通規制不可 ───→ 推進工法（開削工法・シールド工法との境界検討）

1. 立坑寸法と道路占用幅

片側1車線の道路など地上占有帯が限られる現場では、内径2.0m〜2.5m程度の円形立坑で施工可能な小型立坑対応型推進工法を選定します。立坑開口部が狭小な場合は、坑内で組み立て可能な分割型掘進機や、有効長1.0m前後の短尺推進管を採用します。

2. 地上プラントヤード面積

泥水式推進工法は泥水回収・土砂分離設備（タンク、サイクロン、遠心分離機）として100〜200㎡程度の地上ヤードを要します。ヤードが確保できない狭小地では、プラントが小型で残土を直接ダンプトラックへ積載できる土圧式や泥濃式が適しています。

3. 施工規模による他工法との境界判断

• 開削工法との境界: 埋設深さ4m以内で交通規制が容易な区間は開削工法が安価です。深さ5m超、または幹線道路・鉄道横断部では推進工法がトータルコスト・工期で優位となります。
• シールド工法との境界: 発進立坑の元押ジャッキ推力で推進管列全体を押し込む構造上、管径φ3,000mm程度、推進延長1km前後が推進工法の実務上の上限です。φ3,000mm超の大断面や数km単位のトンネルではシールド工法を選定します。

推進工事の標準施工手順と施工管理上の重要チェックポイント

地下の不可視空間で掘進が進む推進工法では、工程ごとの厳格な精度管理が管路品質を決定づけます。

---

立坑築造から元押ジャッキ・推進機据付までの発進準備工程

【発進準備の標準フロー】
発進立坑・到達立坑の築造
  └─ 支圧壁（反力受け）の築造・設置
      └─ 推進台・元押ジャッキの据付・芯出し
          └─ 推進機（先導体）の吊り込み・初期セット

工事ステップ	主な管理項目	施工管理上の重要チェックポイント
立坑築造	土留め変位・底盤耐力	ライナープレートや鋼矢板の変位計測、底盤コンクリートの耐力確保、湧水処理。鏡部周辺は薬液注入等で事前地盤改良を実施。
支圧壁設置	反力地盤の支持力・直角度	土質に応じた極限支持力を算定し、背面地盤と密着した鉄骨梁・コンクリート受圧壁を構築。推進軸心に対する垂直度を確保。
推進台・元押据付	基準線形（通り・勾配）	トランシットやトータルステーションによるミリ単位の芯出し。元押ジャッキの推進軸心を推進管の軸方向へ均等に整合。
推進機セット	坑口止水・初期姿勢	エントランスパッキン（止水ゴム）の密着確認。鏡切り（土留め撤去）直後の逸水・土砂流出防止措置を徹底。

---

掘進・排土・管継ぎ足しから到達・機械回収までの精度管理基準

【掘進〜到達・回収フロー】
推進機発進（鏡切り）
  └─ 掘進・排土（泥水式／土圧式／泥濃式／オーガ式等）
      └─ 推進管の建込み・元押推進
          └─ 中押し推進・滑材注入（長距離・曲線時）
              └─ 到達立坑への貫入・推進機回収・管接合

• 掘進・排土管理と切羽の安定
  • 泥水式では送泥圧と排泥圧のバランス制御、土圧式・泥濃式ではチャンバー圧力とスクリュー回転数による排土量制御を行います。オーガ式では理論掘削体積と実排土量を対比し、過掘りによる地表面沈下を防止します。
• 線形精度管理（レーザー・ジャイロ誘導）
  • 発進立坑のレーザー発振器や坑内ジャイロコンパスで推進機の位置・姿勢を常時監視します。推進工法は後方から管全体を押し込む構造のため、許容値（一般に高低±30mm以内、左右±50mm以内）を超える前に修正ジャッキで微細に方向補正を行います。
• 推進力管理と滑材・中押しの運用
  • 管外周部への滑材注入圧を均等に保ち、長距離区間では中押ジャッキを順次稼働させて管の許容耐荷力超過を防ぎます。
• 到達・機械回収と安全管理
  • 到達立坑手前で線形を最終確認後、鏡切りを行って掘進機を受入れ・解体回収します。
  • 中大口径の管内作業および立坑底部では、送風機による常時換気とガス検知器による酸素濃度（18%以上保持）および硫化水素・可燃性ガスの測定を義務付けます。

推進工事のトラブル防止策と施工DXトレンド

地中掘削に伴うトラブルの兆候を早期検知し、適切な予防保全を講じるための管理基準と最新技術動向をまとめます。

推進力過大・地表面変状・方向逸脱への対策とリカバリー手順

トラブル事象	主な発生要因	事前防止策	リカバリー手順
過大推進力・推進不能	周面摩擦抵抗の増大、滑材切れ、推進管の蛇行	中押ジャッキの計画配置、滑材注入圧・注入量の均等管理	中押設備の作動による元押荷重分散、高粘度特殊滑材の追加圧入、推進速度の減速
地表面沈下・切羽崩壊	切羽圧（泥水・土圧）保持不足、排土量過多、出水	切羽圧の厳格管理、理論掘削土量と実排土量の対比管理	即時掘進停止、加圧材・裏込材の注入による切羽安定化、泥水比重・粘性の再調整
地表面隆起	切羽加圧力の過大、注入材の過剰圧入、土被り不足	土被り厚に応じた限界推進力・注入圧の設定、地表面沈下計観測	注入作業の即時停止、元押スピード抑制、排土量の微増による圧力解放
方向狂い・線形逸脱	互層地盤の硬度差、礫の噛み込み、修正ジャッキの急操作	地質調査に基づくカッタビット選定、レーザー・ジャイロによる高頻度測量	修正ジャッキによる小角多段階の徐変制御。修正限界時は中継立坑の追加検討

トラブル発生時は、元押推力やトルク値、レーザーターゲット変位が警戒値に達した段階で直ちに掘進を一時停止します。泥水比重や作泥材比率の調整によって切羽を安定させた後、再発進時は通常の30〜50%の推進速度で稼働させ、地表面レベルと管応力計の測定値を確認しながら段階的に本施工へ復帰させます。

自動測量・掘進遠隔制御・リアルタイム監視による施工DX

作業環境の安全性向上と省人化に向け、遠隔操作およびデータ連動型の施工技術が導入されています。

• ジャイロ・レーザー複合による自動方向測量
  • 視通が利かない長距離・急曲線推進において、自動追尾トータルステーションや光ファイバージャイロを用い、掘進機の位置・姿勢（ピッチング・ローリング・ヨーイング）をミリ単位で連続自動計測します。測量に伴う掘進停止時間を削減します。
• 掘進自動制御とAIガイダンス
  • 計画線形と現在位置の偏差データに基づき、修正ジャッキの最適角度・圧力を自動算出し、オペレーターの経験値によらない安定した線形精度を保持します。
• 推進力・排土量のクラウド一元監視
  • 元押推力、各スパンの中押推力、刃口トルク、滑材注入圧力、排土流量データをクラウド上に集約します。現場事務所や遠隔技術部門で同一データをリアルタイム共有し、閾値超過時の自動アラートによって地盤変状や推進不能のトラブルを未然に防止します。
