フリーアクセスフロア（OAフロア）とは？

フリーアクセスフロア（OAフロア）の定義と用語の違い・基本構造

JIS規格・建築用語における「フリーアクセスフロア」と「OAフロア」の違い

建築実務において「フリーアクセスフロア」と「OAフロア」は同一の二重床システムを指しており、構造や機能に差異はありません。違いは、技術標準や公文書で用いられる公的名称か、民間市場で普及した商用通称かという点にあります。

項目	フリーアクセスフロア	OAフロア
主な使われ方	設計図書、特記仕様書、公的規格、公共工事	施主打合せ、民間見積書、カタログ、通称
規格・規程の根拠	JIS A 1450:2021、国交省公共建築工事標準仕様書	1980年代のOA化に伴う商用名称（規格上の定義なし）
構造・機能	スラブ上の二重床空間に配線を敷設・取出し	フリーアクセスフロアと完全に同一

日本産業規格では「フリーアクセスフロア試験方法（JIS A 1450:2021）」として耐荷重や帯電性などの性能評価基準が定められており、国土交通省の「公共建築工事標準仕様書（建築工事編）」第20章においても「フリーアクセスフロア」の名称で仕様が統一されています。

設計図書や見積書の照合では、呼称にとらわれずJIS A 1450に基づく性能区分（2000N〜5000N等の耐荷重）や公共建築工事標準仕様書への適合性を確認することが実務上の基準となります。

---

二重床構造の仕組みとオフィスインフラにおける基本機能

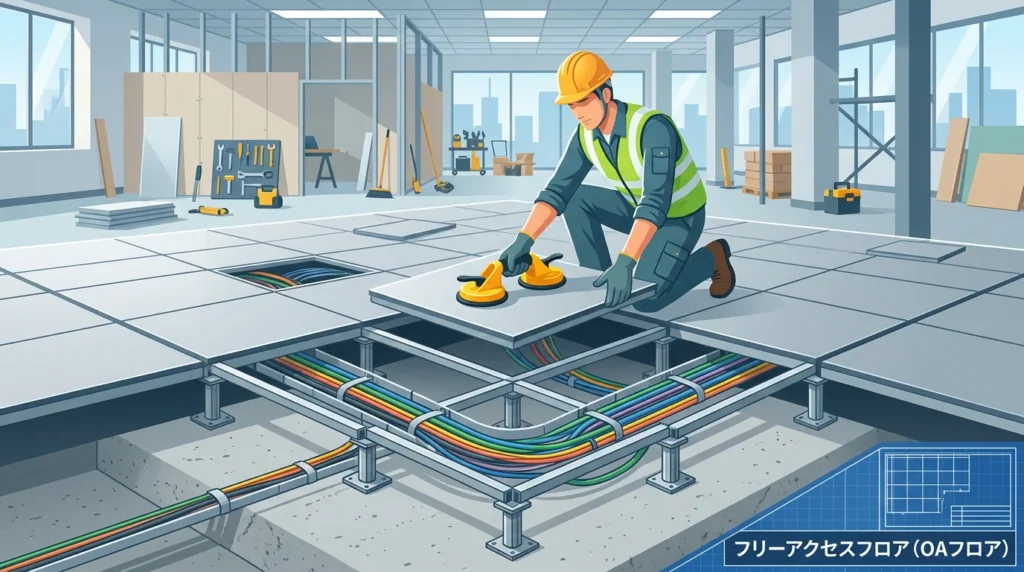

フリーアクセスフロアは、構造スラブの上に支持脚やブロック状の支持体を配置し、その上に床パネルを敷き並べることで、元の床面との間に30mm〜300mm以上の床下空間を形成する二重床構造です。表面にはタイルカーペット等の置敷き系床材を敷設して運用します。

【二重床構造の基本断面イメージ】
[ 仕上げ材 ]  タイルカーペット / 置敷き床材
--------------------------------------------------
[ 床パネル ]  樹脂製 / スチール製 / コンクリート充填鋼板製 など
--------------------------------------------------
[ 床下空間 ]  電力線 / LAN・通信配線 / 配管ルート（有効床高：30mm〜300mm以上）
--------------------------------------------------
[ 支持構造 ]  支持脚（支柱調整式） または 脚部一体型ベース（置敷式）
==================================================
[ 構造スラブ ] 建築コンクリート床

この二重床構造は、オフィスインフラとして次の3つの役割を果たします。

• 多系統配線の隠蔽と歩行安全性の確保：強電系（100V/200V）と弱電系（LAN、光ファイバー）を床下に完全収容し、歩行者の転倒災害や什器キャスターによるケーブル断線事故を防止します。
• 任意ポイントからの電源・通信取り出し：パネルの開口部や専用フロアコンセントを介し、デスク島やブース直下からダイレクトに配線を取り出すことで、床面の露出コードを最小化します。
• レイアウト変更時の追従性：タイルカーペットとパネルを部分的に脱着するだけで配線ルートの変更やLAN増設が完了するため、スラブを傷つけるハツリ工事を伴わずに席替えや間仕切り変更へ対応できます。

---

オフィスにフリーアクセスフロアを導入するメリットと事前に把握すべきデメリット

オフィスの新設や改修においてフリーアクセスフロアを導入する際は、配線集約の利便性だけでなく、躯体や建具取り合いへの影響を設計段階で把握しておく必要があります。

評価項目	導入メリット	想定されるデメリット	設計・施工段階での回避・軽減策
配線管理・安全性	ケーブル類を床下に完全収納し、つまずきや断線事故を防止	床高に応じた配線容量の限界、ケーブル過密による熱だまり	想定配線量に応じた床高の選定、支柱調整式の採用による空間確保
空間レイアウト	什器配置の自由度向上、レイアウト変更時の工期短縮	部屋の出入口扉やサッシ、既存建具との取り合い干渉	扉のアンダーカット加工、境界部への見切り金物・スロープ設置
建築空間・天井高	配線モールが不要となり、ノイズのないクリアな床面を形成	床高上昇（30〜300mm程度）に伴う有効天井高の減少と圧迫感	低床の置敷式（床高30〜50mm）の選定、天井懐の確認
歩行感・音環境	衝撃吸収性のあるタイルカーペット仕上げによる歩行負担軽減	パネル材質による歩行時の反響音、床の沈み込みやガタつき	コンクリート製やスチール製パネルの選定、下地不陸調整の徹底

---

導入メリット：配線管理の安全性・意匠性の向上とレイアウト変更の柔軟性

• 配線露出の排除とネットワーク寸断の防止：露出コードをなくすことで転倒災害を防ぐとともに、踏み付けによる芯線破断やショート火災を抑制します。
• 配線モールのないフラットな床面の実現：デスク周りのタップや通信線を床下へ収容し、床面の凹凸を排除します。
• ファシリティ変更コストの削減：吸盤工具等でパネルを外すだけで配線の再引き出しができるため、内装業者による大がかりな改修工事を行わずに部署異動や席数増減に対応できます。

---

デメリットと対策：天井高制限・床荷重への影響と歩行感の違和感防止

• 床高上昇による天井高の圧迫と建具干渉
  • 課題: 床高が30〜100mm以上上がることで有効天井高が減少します。また、既存開き戸の下部が床面に干渉する問題が発生します。
  • 対策: 階高に余裕がない既存ビル改修では、床高30〜50mmの置敷式を選定して建築基準法上の居室天井高（2.1m以上）および執務推奨値（2.5m前後）を確保します。扉干渉にはアンダーカット加工を施し、出入口には1/12〜1/8勾配のスロープを設置します。
• 床荷重の増加と局所積載耐力
  • 課題: パネル自重（コンクリート製で約20〜30kg/㎡）が建物スラブに加わるほか、大型複合機やサーバーラックによる局所荷重オーバーのリスクが生じます。
  • 対策: 積載機器に合わせてJIS規格区分（一般執務室：3000N、重量機器エリア：5000N）を選定し、サーバー室などには支柱ピッチを密にした支柱調整式や捨て貼り合板による床下補強を行います。
• 歩行時の沈み込み・ガタつき・反響音
  • 課題: 不陸のある床スラブに軽量樹脂製パネルを直敷きすると、浮きによるガタつきや歩行時の反響音が発生します。
  • 対策: 施工前にスラブの不陸測定を行い、必要に応じてセルフレベリング材で下地補修を実施します。重厚な歩行感が求められる役員室やメイン通路には、コンクリート充填鋼板製パネルを採用します。

---

フリーアクセスフロアの種類と比較｜支持方式とパネル材質

製品選定は「支持方式」と「パネル材質」の2軸で判断します。設置場所のスラブ状態、天井高、配線容量、積載重量に応じた選定基準を解説します。

支持方式の違い：置敷式 vs 支柱調整式

項目	置敷式（溝型・ブロック型）	支柱調整式（分離型・一体型）
主な構造	スラブ上にマット・ブロックを敷き詰め	支柱ボルトでパネルを四隅支持
設定床高	30mm〜50mm（低床中心）	50mm〜300mm以上（高床対応）
不陸調整能力	スラブの凹凸に追従（調整不可）	ねじ式支柱によりミリ単位で水平調整可能
配線容量	小〜中（溝や隙間に配線）	大（床下全面が配線スペース）
材工費用相場	約4,000〜8,000円/㎡	約6,000〜15,000円/㎡

• 置敷式は、部材点数が少なく短工期で施工できるため、天井高に制約がある既存ビルのリノベーションに適します。ただし、スラブ自体の不陸を吸収できないため、下地精度が低い現場では段差補正が前提となります。
• 支柱調整式は、スラブの勾配や凹凸を調整して高い水平精度を確保できます。幹線ケーブルが交差する大規模オフィスや電算室に適していますが、墨出し・レベル調整の歩掛かりが増えるため材工単価は高くなります。

---

パネル材質の違い

材質	JAFA荷重区分	歩行感・遮音性	不燃認定・主な特徴
樹脂製	2000N〜3000N	軽量感あり・やや沈み	難燃性（再生PP/ABS等）。軽量で加工性に優れ置敷式の主流。
スチール製	3000N〜4000N	カチッとした金属感	不燃材料。寸法精度と耐震性が高く、中規模オフィスに汎用。
コンクリート充填鋼板製	3000N〜5000N超	重厚・スラブ直床と同等	不燃材料。反響音が極めて少なく、重量機器室や高グレードオフィス向け。
アルミダイカスト製	4000N〜5000N超	高剛性・軽量・無発塵	不燃材料。非磁性・耐食性に優れ、クリーンルームやデータセンター向け。

---

失敗しないスペック選定基準｜耐荷重・床高・配線設計・仕上げ材

耐荷重区分と必要床高（H寸法）の算出基準

JIS A 1450:2021の性能評価試験（φ50mm加圧子で加圧時の変形量5.0mm以下、残留変形量3.0mm以下）に基づき、長期許容積載荷重を考慮してエリア仕様を決定します。

JAFA性能区分	長期許容積載目安	推奨設置エリア
2000N	約1,300N（約130kgf）	軽歩行通路、小規模ミーティングスペース
3000N	約2,000N（約200kgf）	一般執務室、標準的なデスク・PC配置エリア
5000N（4000N含む）	約2,600N〜（約260kgf以上）	サーバールーム、電算室、大型複合機（150〜200kg）・集密書架エリア

床高（H寸法）は配線量と建築限界から算出します。

• H=40〜50mm（低床）：置敷式を採用し、既存ビルの梁下・天井高の制約をクリアしつつ標準配線を収容。
• H=100〜300mm以上（中高床）：支柱調整式を採用し、太径の幹線ケーブル束や空調ダクトを収容。天井懐寸法および照明・スプリンクラーヘッドとの離隔を図面上で精査して決定。

---

電磁ノイズ対策と床下配線ルール

AC100V/200Vの強電ケーブルから発生する電磁ノイズ（EMI）によるLANの通信パケット損失を防ぐため、以下の配線離隔基準を適用します。

• 離隔距離と交差角：強電幹線と弱電（LAN・光ファイバー）を並行敷設する場合は100〜150mm以上の離隔を確保します。交差させる場合は90度（直角）とし、平行区間を作りません。金属セパレータ付き配線トレイの採用も有効です。
• 許容曲げ半径の順守：Cat6/Cat6Aケーブルは外径の4倍以上、光ファイバーは外径の10〜20倍以上の曲げ半径（R寸法）を維持して取り回します。
• 初期配線充填率の抑制：床下配線トレイ内のケーブル充填率は初期施工時点で30〜40%以下にとどめ、将来の増線余力を残します。

---

仕上げ材の選定と段差処理

• 仕上げ材：一般事務室には部分脱着が容易な500mm角のタイルカーペット、水回りには置敷きビニル床タイルを採用します。パネル目地と仕上げ材目地を半ピッチずらして施工することで、目地割れや沈み込みを防ぎます。
• スロープ設計：出入口の段差解消スロープは、バリアフリー基準に準拠して勾配1/12以下（緩やかな場合は1/15以下、省スペース部でも1/8以下）で納めます。
• 見切り框：パネル端部にはアルミ製・ステンレス製の見切り金物をアンカー固定し、横ズレや仕上げ材のめくれを防止します。
• 建具クリアランス：既存開き戸に対しては、床面とのクリアランスを10〜15mm確保できるよう扉下端のアンダーカット加工を行います。

---

工事費用相場・施工手順と現地調査チェックリスト

㎡あたりの費用相場と標準工期

材工一式（材料費・施工費・副資材・養生・廃材処分費）の平米単価と適用目安です。

構造・材質タイプ	設定床高	材工費用相場（円/㎡）	適用目安
置敷式（樹脂製）	30〜50mm	4,000〜7,000	天井高の低い中小規模オフィスの改修
置敷式（コンクリート製等）	40〜50mm	5,500〜8,500	遮音性・歩行感を確保したい事務室改修
支柱調整式（スチール製）	50〜150mm	6,000〜11,000	配線量が多い中〜大規模オフィス
支柱調整式（コンクリート充填鋼板製）	100〜300mm以上	9,000〜15,000	サーバー室、耐荷重5000N指定エリア

※タイルカーペット施工費は別途2,500〜5,000円/㎡。見切り金物・スロープ工事、下地モルタル補正は別途加算。

施工面積300㎡（ワンフロア）の標準工期は、職人2〜3名編成で下地清掃〜パネル敷設に1〜2日、タイルカーペット施工に1日の計2〜3営業日です。

---

施工手順

1. 墨出し・割り付け：出入口や基準壁に対して直角・平行をレーザー測定し、端部に極端に細いパネルが入らないよう基準線をスラブに印字。
2. スラブ清掃・下地処理：粉塵や突起物を集塵機で清掃。粉塵残りは支持脚の接着不良・床鳴りの原因となるため完全除去。
3. 支持部材設置・レベル調整：
   • 置敷式：遮音アンダーシートを敷設。
   • 支柱調整式：墨出し位置に支持脚を専用接着剤で固定し、レーザーレベルでミリ単位の水平出しを実施。
4. パネル敷設・端部加工：基準線から順次敷き込み。壁際・柱周りは現場寸法に合わせてバンドソー等で切断加工し、端部支持脚で補強。
5. 開口・目地処理：設計図面に基づきコンセント取り出し用開口（グロメット）を加工。置敷式は目地テープを施工。
6. 仕上げ材施工・金物取付：ピールアップ型接着剤塗布後、タイルカーペットを市松または流し貼りで敷設。端部にスロープ・見切り金物をアンカー固定。

---

現地調査・事前確認チェックリスト

• スラブの不陸・下地状態：不陸が±5mmを超える場合はセルフレベリング材による補正が必要。旧Pタイルの接着剤残りやクラックの有無を確認。
• 有効天井高・ドアクリアランス：床高上昇後の天井高が居室基準（2.1m以上）を満たすか確認。開き戸の下端寸法を実測し、アンダーカット加工の要否を判定。
• 積載荷重制限：大型複合機やサーバー配置位置の局所荷重を確認し、ビルの構造スラブ積載許容量（標準オフィス約300kg/㎡）と照合。
• 配線容量の検証：強電・弱電の幹線条数から必要床高を算定し、置敷式でケーブル交差によるパネル浮きが生じないか検証。
• 非OAエリアとの境界納まり：給湯室・EVホール等の境界段差に対し、バリアフリースロープ（勾配1/12以下）の敷設スペースを確保できるか確認。
